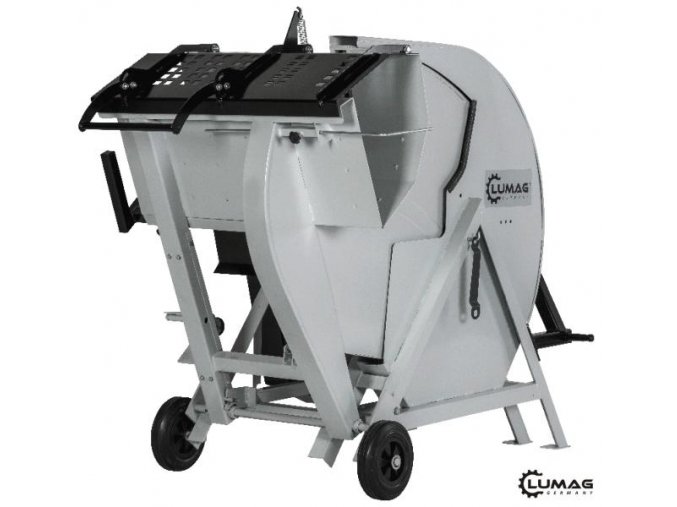

Traktorová kolébková pila LUMAG WS-700ZN – PTO

Kolébková pila za traktor LUMAG WS-700ZN je robustní kotoučová pila určená pro přípravu palivového dřeva v lesnictví, zemědělství a hospodářských provozech. Díky pohonu přes vývodový hřídel traktoru (PTO) umožňuje řezat kulatinu přímo na pracovišti bez nutnosti elektrické přípojky.

Pila je vybavena vidiovým pilovým kotoučem o průměru 700 mm a umožňuje příčné řezání dřeva o průměru 80 až 240 mm. Stabilní ocelová konstrukce, pohyblivá podávací kolébka, tříbodový závěs a transportní podvozek z ní činí praktického pomocníka při pravidelném zpracování palivového dřeva.

Prohlédněte si také kompletní nabídku kolébkových pil na dřevo LUMAG, včetně elektrických variant na 230 V a 400 V.

Hlavní výhody kolébkové pily LUMAG WS-700ZN

• Pohon přes vývodový hřídel traktoru (PTO) – bez potřeby elektrické přípojky.
• Vidiový pilový kotouč Ø 700 mm se 60 tvrdokovovými zuby.
• Řezání kulatiny o průměru 80–240 mm.
• Maximální otáčky PTO 540 ot./min.
• Požadovaný výkon traktoru od 20 PS.
• Tříbodový závěs pro připojení k traktoru.
• Robustní celokovová konstrukce pro pravidelnou práci.
• Pohon pilového kotouče prostřednictvím dvou klínových řemenů.
• Podávací kolébka s protiskluzovými záseky pro stabilnější uložení dřeva.
• Pružinový návrat kolébky do výchozí polohy.
• Maximální zatížení kolébky 100 kg.
• Transportní podvozek pro snadnější manipulaci.
• Pilový kotouč součástí dodávky.

Kolébková pila za traktor – řezání dřeva bez elektřiny

Hlavní výhodou modelu LUMAG WS-700ZN je možnost využít výkon traktoru k pohonu pilového kotouče. Stroj se připojuje prostřednictvím tříbodového závěsu a pohání přes vývodový hřídel traktoru.

To umožňuje připravovat palivové dřevo přímo v lesním nebo hospodářském provozu, kde není dostupná elektrická síť.

Výrobce uvádí maximální otáčky vývodového hřídele 540 ot./min. a požadovaný výkon traktoru od 20 PS.

Důležité: Kloubový kardanový hřídel pro propojení traktoru a pily není součástí základní dodávky. Je nutné použít odpovídající hřídel s předepsanými ochrannými prvky.

Vidiový pilový kotouč o průměru 700 mm

Kolébková pila je vybavena tvrdokovovým pilovým kotoučem o průměru 700 mm. Standardní kotouč má 60 zubů a upínací otvor 30 mm.

Maximální otáčky pilového kotouče činí 1 540 ot./min.

Tvrdokovové zuby jsou vhodné pro pravidelné příčné řezání kulatiny a palivového dřeva. Při výměně pilového kotouče je nutné dodržet správný průměr, upínací otvor, určení a přípustné otáčky.

Pro tento model výrobce nabízí také náhradní tvrdokovový pilový kotouč LUMAG 5WS700HM o průměru 700 mm se 64 zuby.

Řezání kulatiny o průměru až 24 cm

LUMAG WS-700ZN umožňuje řezat dřevo o průměru 80 až 240 mm. Je určena především pro příčné zkracování kulatiny, větví a polen na délku vhodnou pro další zpracování nebo vytápění.

Díky kolébkové konstrukci lze jednotlivé kusy dřeva ukládat do podávacího prostoru a kontrolovaným pohybem je přivádět k pilovému kotouči.

Po nařezání lze dřevo dále zpracovat pomocí hydraulických štípaček LUMAG.

Pohyblivá podávací kolébka s protiskluzovými záseky

Na rozdíl od klasické stolní cirkulárky je traktorová pila WS-700ZN vybavena pohyblivou podávací kolébkou, do které se vkládá řezaná kulatina.

Kolébka obsahuje protiskluzové záseky, které pomáhají omezit nežádoucí protáčení polena při řezání.

Obsluha přivádí dřevo ke kotouči pohybem kolébky, přičemž musí dodržovat bezpečnostní postupy a používat všechny předepsané ochranné prvky.

Automatický návrat kolébky

Podávací kolébka je vybavena vratnou pružinou, která ji po dokončení řezu vrací do výchozí polohy.

Tento mechanismus usnadňuje opakované řezání a zlepšuje plynulost práce při přípravě většího množství palivového dřeva.

Robustní konstrukce a tříbodový závěs

Kolébková pila LUMAG WS-700ZN má pevnou celokovovou konstrukci navrženou pro pravidelné používání.

Tříbodový závěs umožňuje připojení k vhodnému traktoru. Součástí konstrukce je také transportní podvozek, který usnadňuje manipulaci se strojem.

Před připojením je nutné ověřit kompatibilitu závěsu, požadavky na výkon traktoru a vhodnost použitého kardanového hřídele.

Řemenový přenos výkonu

Výkon z vývodového hřídele traktoru se na pilový kotouč přenáší prostřednictvím dvou klínových řemenů.

Při pravidelné údržbě je proto důležité kontrolovat stav a napnutí řemenů podle návodu výrobce. Poškozené nebo nadměrně opotřebené řemeny je nutné včas vyměnit.

Technické parametry

Parametr	Hodnota
Výrobce	LUMAG
Model	WS-700ZN
Typ stroje	Kolébková pila s traktorovým pohonem
Pohon	Vývodový hřídel traktoru (PTO)
Požadovaný výkon traktoru	Od 20 PS
Maximální otáčky PTO	540 ot./min.
Maximální otáčky pilového kotouče	1 540 ot./min.
Přenos výkonu	2 klínové řemeny
Typ pilového kotouče	Tvrdokovový / vidiový (HM)
Průměr pilového kotouče	700 mm
Upínací otvor kotouče	30 mm
Počet zubů standardního kotouče	60
Minimální průměr řezaného dřeva	80 mm
Maximální průměr řezaného dřeva	240 mm
Maximální zatížení kolébky	100 kg
Podávací kolébka	Ano
Protiskluzové záseky	Ano
Pružinový návrat kolébky	Ano
Tříbodový závěs	Ano
Transportní podvozek	Ano
Kardanový hřídel	Není součástí dodávky
Rozměry stroje (D × Š × V)	1 380 × 960 × 1 140 mm*
Rozměry balení (D × Š × V)	1 100 × 1 000 × 1 250 mm*
Hmotnost netto / brutto	164 / 189 kg*
EAN	4047424007761

*Rozměry a hmotnosti odpovídají aktuální německé produktové specifikaci. U starších výrobních provedení se mohou lišit; před zveřejněním ověřte podle dodávaného stroje.

Co je součástí dodávky?

• Kolébková pila LUMAG WS-700ZN.
• Tvrdokovový pilový kotouč Ø 700 mm.
• Podávací kolébka s ochrannými prvky.
• Tříbodový závěs pro připojení k traktoru.
• Transportní podvozek.
• Nářadí pro výměnu pilového kotouče.
• Návod k obsluze.

Upozornění: Kardanový hřídel pro připojení k vývodovému hřídeli traktoru není součástí dodávky.

Traktorová nebo elektrická kolébková pila?

Výběr správné kolébkové pily závisí především na dostupném zdroji pohonu a místě, kde budete dřevo zpracovávat.

LUMAG WS-700ZN využívá vývodový hřídel traktoru a je vhodná pro práci mimo dosah elektrické sítě.

Pokud budete řezat palivové dřevo v dílně, na dvoře nebo jiném místě s elektrickou přípojkou, můžete zvolit také:

• LUMAG WS-700T 230 V – elektrická kolébková pila s motorem 3,2 kW.
• LUMAG WS-700T 400 V – výkonnější elektrická kolébková pila s motorem 5,0 kW.

Všechny modely najdete v kategorii kolébkové pily na dřevo.

Vhodné vybavení pro přípravu palivového dřeva

Kolébková pila je určena především ke zkracování kulatiny. Pro další zpracování dřeva lze využít štípačky na dřevo LUMAG, které umožňují rozdělit větší kusy na požadovanou velikost.

Pro provozy s vyšším objemem zpracovávaného dřeva mohou být vhodné také štípací poloautomaty a automaty LUMAG.

Pro údržbu a opravy stroje nabízíme náhradní díly LUMAG. Při objednávání doporučujeme uvést přesné označení WS-700ZN a výrobní číslo stroje.

Bezpečnost při práci s traktorovou kolébkovou pilou

Kolébková pila s pohonem PTO je výkonný řezací stroj. Je nutné dodržovat bezpečnostní pokyny výrobce, zejména při připojování k traktoru a práci s rotujícím pilovým kotoučem.

• Před použitím ověřte správné připojení stroje k traktoru.
• Používejte pouze vhodný kardanový hřídel s funkčními ochrannými kryty.
• Nepřekračujte maximální otáčky PTO 540 ot./min.
• Pracujte pouze na stabilním a vhodném podkladu.
• Neodstraňujte ochranné kryty pilového kotouče ani kardanového pohonu.
• Dřevo ukládejte do kolébky podle pokynů výrobce.
• Nikdy nevkládejte ruce do prostoru pilového kotouče.
• Před údržbou vypněte pohon traktoru, zajistěte stroj a vyčkejte na úplné zastavení všech pohyblivých částí.
• Používejte předepsané osobní ochranné prostředky.

Údržba a náhradní díly LUMAG

Pravidelná údržba pomáhá zachovat spolehlivý provoz kolébkové pily. Kontrolujte zejména:

• Stav a ostrost pilového kotouče.
• Napnutí a opotřebení klínových řemenů.
• Stav podávací kolébky a vratné pružiny.
• Ochranné kryty a bezpečnostní prvky.
• Upevnění tříbodového závěsu.
• Stav kardanového hřídele a jeho ochranných prvků.
• Čistotu řezacího prostoru.

Pro opravy a údržbu využijte nabídku náhradních dílů LUMAG. S výběrem správného pilového kotouče nebo dalších komponentů vám rádi poradíme.

Často kladené otázky

Jaký traktor potřebuji pro kolébkovou pilu WS-700ZN?

Výrobce uvádí požadovaný výkon traktoru od 20 PS a maximální otáčky vývodového hřídele 540 ot./min. Dále je nutné ověřit vhodné připojení tříbodového závěsu.

Je kardanový hřídel součástí dodávky?

Ne. Kardanový hřídel pro připojení k traktoru není součástí základní dodávky.

Jak velký pilový kotouč používá?

Pila je vybavena tvrdokovovým pilovým kotoučem o průměru 700 mm s upínacím otvorem 30 mm.

Kolik zubů má dodávaný pilový kotouč?

Standardní pilový kotouč má 60 zubů.

Jaký maximální průměr kulatiny lze řezat?

Maximální průměr řezaného dřeva činí 240 mm, tedy 24 cm.

Jaké jsou maximální otáčky pilového kotouče?

Výrobce uvádí maximální otáčky pilového kotouče 1 540 ot./min.

Má pila tříbodový závěs?

Ano. Tříbodový závěs je součástí konstrukce stroje.

Vrací se podávací kolébka automaticky?

Ano. Kolébka je vybavena vratnou pružinou.

Lze pilu používat bez elektrické přípojky?

Ano. Pila je poháněna vývodovým hřídelem traktoru, a proto nevyžaduje samostatné elektrické napájení.

Jaká je maximální nosnost podávací kolébky?

Výrobce uvádí maximální zatížení 100 kg.

LUMAG WS-700ZN – kolébková pila pro traktorový PTO pohon

Kolébková pila LUMAG WS-700ZN je praktickým řešením pro přípravu palivového dřeva na pracovištích, kde je k dispozici traktor s vývodovým hřídelem.

Nabízí pilový kotouč Ø 700 mm, možnost řezání kulatiny do 24 cm, robustní celokovovou konstrukci a tříbodový závěs. Díky podávací kolébce a pružinovému návratu usnadňuje opakované příčné řezání dřeva.

Kontaktujte odborníky LUMAG. Pomůžeme vám s výběrem vhodné kolébkové pily, připojením k traktoru, pilovým kotoučem, příslušenstvím, náhradními díly i servisem.

Nevíte si rady s výběrem pily? Možná Vám s rozhodováním pomůže tento článek zde:

Hmotnost	120 kg
Značka	LUMAG GERMANY
Délka:	1070
Šířka:	760
Výška:	1140
